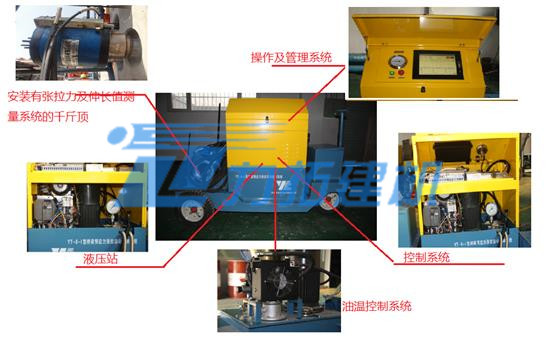

1、系統組成

    LT-7型鐵路橋梁預應力自動張拉系統由測量系統、液壓系統、控制系統、管理系統及油溫控制系統組成。

2、技術指標

3、功能特點

3.1張拉力控制

（1）采用應變式測力傳感器直接測力，精度高，長期穩定性好。

（2）張拉力不受千斤頂摩阻及油溫影響。

3.2便捷的操作功能

（1）參數設置：可輸入梁編號、型號、張拉力目標值及伸長量校核值、持荷時間等。一鍵啟動張拉，自動完成整個張拉全過程。

（2）自動平衡同步張拉：張拉過程中自動控制預應力鋼束兩端伸長量保持一致，同步張拉，最終以設計張拉力為控制目標。

（3）持荷階段：自動控制持荷時間，持荷階段自動補壓控制張拉力保持在目標值上下1%范圍內，持荷完成后系統自動記錄實際張拉力和伸長量。

（4）力值、位移值顯示及存儲：由測力傳感器直接測量并顯示張拉力值，由位移傳感器測鋼絞線伸長量，直接在屏幕上顯示，即時存儲，并生成張拉力及伸長值曲線。

（5）自動計算張拉結果并打?。簭埨瓿珊笙到y(tǒng)自動計算張拉結果，并打印完整的張拉結果記錄表。

3.3強大的輔助控制功能

（1）在線故障診斷系統：系統能實時監測全部工作過程及各部件工作狀態，并及時進行故障診斷。

（2）動態伸長值預報系統：系統具有對滑絲、斷絲或張拉伸長值嚴重不符情況自動預報功能。

（3）報警功能：系統具有工作異?；驈埨瓟?shù)據超差時自動停止張拉并進行報警。

3.4 遠程數據傳輸功能：張拉數據通過無線網絡傳入上級管理部門，管理部門可查閱張拉結果及張拉過程。

3.5孔道摩阻試驗功能

   孔道摩阻試驗時主、被動端均由高精度力式傳感器直接測力，不受被動端千斤頂反向摩阻的影響，配套相應軟件可進行孔道摩阻試驗。
